一. 插件的作用

    可以根据是否使用该插件，动态进行选择插件的种类，不用的插件不进行加载，很好的使得网关具备可拓展性，根据项目动态选择插件，而且可以自定义插件进行使用。

二. 插件模块代码结构

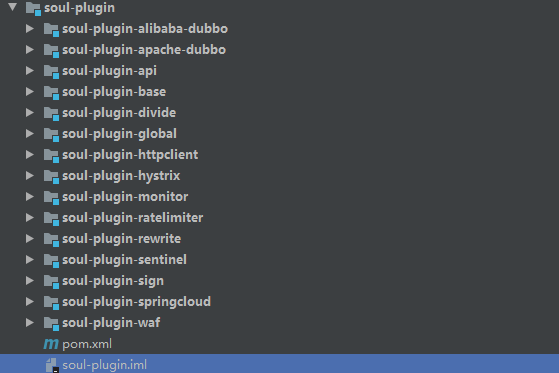

    这是整体的代码结构，按照不同插件分为各个子项目，同时包含以下顶层的接口信息，比如：api模块提供了各种顶层接口，base提供了各种基础数据，包括策略的一些代码等等，其余的即为各个插件实现，如：divide插件，ratelimiter插件，rewrite插件，sentinel插件，hystrix插件等。

    上面的即是divide插件的代码结构，spi下为流量转发的几个策略，hash，轮询，随机（加权），cache里面是对缓存的处理

三. divide初始化过程

    启动bootstrap时，会去加载SoulConfiguration类，初始化 webHandler bean

@Bean("webHandler")
public SoulWebHandler soulWebHandler(final ObjectProvider<List<SoulPlugin>> plugins) {
    List<SoulPlugin> pluginList = plugins.getIfAvailable(Collections::emptyList);
    final List<SoulPlugin> soulPlugins = pluginList.stream()
            .sorted(Comparator.comparingInt(SoulPlugin::getOrder)).collect(Collectors.toList());
    soulPlugins.forEach(soulPlugin -> log.info("loader plugin:[{}] [{}]", soulPlugin.named(), soulPlugin.getClass().getName()));
    return new SoulWebHandler(soulPlugins);
}

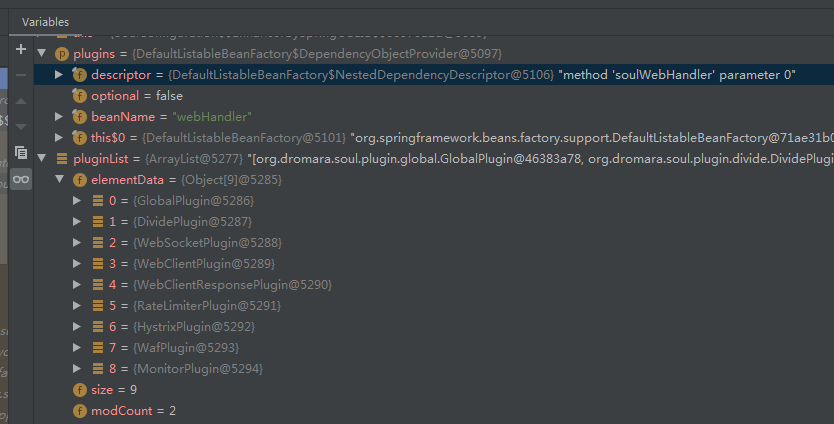

    如图，soulPluginList中为所如图，soulPluginList中为所有的被加载的插件信息：

    加载完成后日志会打印：

2021-01-19 22:00:25.580  INFO 13552 --- [           main] .s.d.r.c.RepositoryConfigurationDelegate : Finished Spring Data repository scanning in 20ms. Found 0 Redis repository interfaces.
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[global] [org.dromara.soul.plugin.global.GlobalPlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[waf] [org.dromara.soul.plugin.waf.WafPlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[rate_limiter] [org.dromara.soul.plugin.ratelimiter.RateLimiterPlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[hystrix] [org.dromara.soul.plugin.hystrix.HystrixPlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[divide] [org.dromara.soul.plugin.divide.DividePlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[webClient] [org.dromara.soul.plugin.httpclient.WebClientPlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[divide] [org.dromara.soul.plugin.divide.websocket.WebSocketPlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[monitor] [org.dromara.soul.plugin.monitor.MonitorPlugin]
2021-01-19 22:06:06.695  INFO 13552 --- [           main] o.d.s.w.configuration.SoulConfiguration  : loader plugin:[response] [org.dromara.soul.plugin.httpclient.response.WebClientResponsePlugin]

    1. divide插件 DividePlugin 继承自 AbstractPlugin 抽象类，该抽象类又实现了顶层 SoulPlugin 接口，整体通过过滤器链完成各个插件的组装

    流量请求来了之后，先进入GlobalPlugin，根据路径build soulcontext参数，并将其放入exchange参数内，进入下一过滤器。

@Override
public Mono execute(final ServerWebExchange exchange, final SoulPluginChain chain) {
    final ServerHttpRequest request = exchange.getRequest();
    final HttpHeaders headers = request.getHeaders();
    final String upgrade = headers.getFirst("Upgrade");
    SoulContext soulContext;
    if (StringUtils.isBlank(upgrade) || !"websocket".equals(upgrade)) {
        soulContext = builder.build(exchange);
    } else {
        final MultiValueMap queryParams = request.getQueryParams();
        soulContext = transformMap(queryParams);
    }
    exchange.getAttributes().put(Constants.CONTEXT, soulContext);
    return chain.execute(exchange);
}

     再进入AbstractPlugin的 excute 方法，根据该请求的 plugin名称判断是否需要处理，不匹配就放行。

String pluginName = named();
final PluginData pluginData = BaseDataCache.getInstance().obtainPluginData(pluginName);
if (pluginData != null && pluginData.getEnabled()) {
    ...
}
return chain.execute(exchange);

    然后进入 dividePlugin 插件的 excute 方法，获取 前面放进去的 soulContext 参数，并获取相应的 处理规则rule，再获取目标机器的信息，如有多个则进行负载策略，放入 upstreamList

final SoulContext soulContext = exchange.getAttribute(Constants.CONTEXT);
assert soulContext != null;
final DivideRuleHandle ruleHandle = GsonUtils.getInstance().fromJson(rule.getHandle(), DivideRuleHandle.class);
final List upstreamList = UpstreamCacheManager.getInstance().findUpstreamListBySelectorId(selector.getId());

    再通过LoadBalanceUtil进行负载均衡：

    根据规则的名称初始化LoadBalance，进行实际的负载策略

final String ip = Objects.requireNonNull(exchange.getRequest().getRemoteAddress()).getAddress().getHostAddress();
DivideUpstream divideUpstream = LoadBalanceUtils.selector(upstreamList, ruleHandle.getLoadBalance(), ip);

public static DivideUpstream selector(final List upstreamList, final String algorithm, final String ip) {
    LoadBalance loadBalance = ExtensionLoader.getExtensionLoader(LoadBalance.class).getJoin(algorithm);
    return loadBalance.select(upstreamList, ip);
}

    如果，upstreamList只有一个元素，也就是单机，那么直接就执行了，因为不存在负载均衡

    如果多台机器，则进行策略。

@Override
public DivideUpstream select(final List upstreamList, final String ip) {
    if (CollectionUtils.isEmpty(upstreamList)) {
        return null;
    }
    if (upstreamList.size() == 1) {
        return upstreamList.get(0);
    }
    return doSelect(upstreamList, ip);
}

    这里看下随机的负载均衡实现，先算出总的实例个数，以及权重，如果权重相同，或者为0则均等随机，如果不相同且大于0，则按照总权重随机

@Override
public DivideUpstream doSelect(final List upstreamList, final String ip) {
    // 总个数
    int length = upstreamList.size();
    // 总权重
    int totalWeight = 0;
    // 权重是否都一样
    boolean sameWeight = true;
    for (int i = 0; i < length; i++) {
        int weight = upstreamList.get(i).getWeight();
        // 累计总权重
        totalWeight += weight;
        if (sameWeight && i > 0
                && weight != upstreamList.get(i - 1).getWeight()) {
            // 计算所有权重是否一样
            sameWeight = false;
        }
    }
    if (totalWeight > 0 && !sameWeight) {
        // 如果权重不相同且权重大于0则按总权重数随机
        int offset = RANDOM.nextInt(totalWeight);
        // 并确定随机值落在哪个片断上
        for (DivideUpstream divideUpstream : upstreamList) {
            offset -= divideUpstream.getWeight();
            if (offset < 0) {
                return divideUpstream;
            }
        }
    }
    // 如果权重相同或权重为0则均等随机
    return upstreamList.get(RANDOM.nextInt(length));
}

    最终选择出目标执行机器信息，构建url以及参数，设置超时时间等，并进入下一插件。

//设置一下 http url
String domain = buildDomain(divideUpstream);
String realURL = buildRealURL(domain, soulContext, exchange);
exchange.getAttributes().put(Constants.HTTP_URL, realURL);
//设置下超时时间
exchange.getAttributes().put(Constants.HTTP_TIME_OUT, ruleHandle.getTimeout());
return chain.execute(exchange);

    进入webClientPlugin插件，获取具体执行的urlPath，进行实际的调用；

@Override
public Mono execute(final ServerWebExchange exchange, final SoulPluginChain chain) {
    final SoulContext soulContext = exchange.getAttribute(Constants.CONTEXT);
    assert soulContext != null;
    String urlPath = exchange.getAttribute(Constants.HTTP_URL);
    if (StringUtils.isEmpty(urlPath)) {
        Object error = SoulResultWrap.error(SoulResultEnum.CANNOT_FIND_URL.getCode(), SoulResultEnum.CANNOT_FIND_URL.getMsg(), null);
        return WebFluxResultUtils.result(exchange, error);
    }
    long timeout = (long) Optional.ofNullable(exchange.getAttribute(Constants.HTTP_TIME_OUT)).orElse(3000L);
    log.info("you request,The resulting urlPath is :{}", urlPath);
    HttpMethod method = HttpMethod.valueOf(exchange.getRequest().getMethodValue());
    WebClient.RequestBodySpec requestBodySpec = webClient.method(method).uri(urlPath);
    return handleRequestBody(requestBodySpec, exchange, timeout, chain);
}

    至此，所有的流程都走完了。
